Introduction

Récemment, une mise à jour proposée sur les ordinateurs Fujitsu a mené à un grand nombre de plantages. Les ordinateurs se retrouvent bloqués. Le problème est identifiable par le fait que Windows ne se lance pas. Jusque là, ce n'est pas très grave, mais impossible de rentrer dans le menu du BIOS. Même les utilisateurs aguerris se retrouvent alors bloqués. Par ailleurs, les option de réparations dans les centres certifiés ont un coût élevé.

Fujitsu ne propose pas de solution officielle à jour pour restaurer un BIOS complètement corrompu sur le Q956.

💡 Point important

Après quelques recherches, on trouve rapidement que le problème vient d'une ROM contenant des instructions exécutées au début du démarrage, d'où l'impossibilité de rentrer dans le menu du BIOS.

Localisation du problème

Que faire dans cette situation ? changer la carte mère sera peut être le plus simple, bien que nécessitant de bien vouloir tout démonter. L'autre solution est de réparer les données se trouvant dans la fameuse ROM

Démontage

La première étape est donc de trouver cette ROM, et d'espérer que l'écriture se fera sans encombre...

  • Démonter la coque
  • Retirer l'unité de refroidissement
  • Extraire la carte mere et la retourner
  • Localiser la ROM (SOP8)

⚠️ Attention

Lors de la manipulation, utilisez un environnement protégé contre les décharges éléctrostatiques. Vos mains pourraient endommager le circuit éléctronique, ce qui vous obligerait surement à changer de carte mere pour de bon.

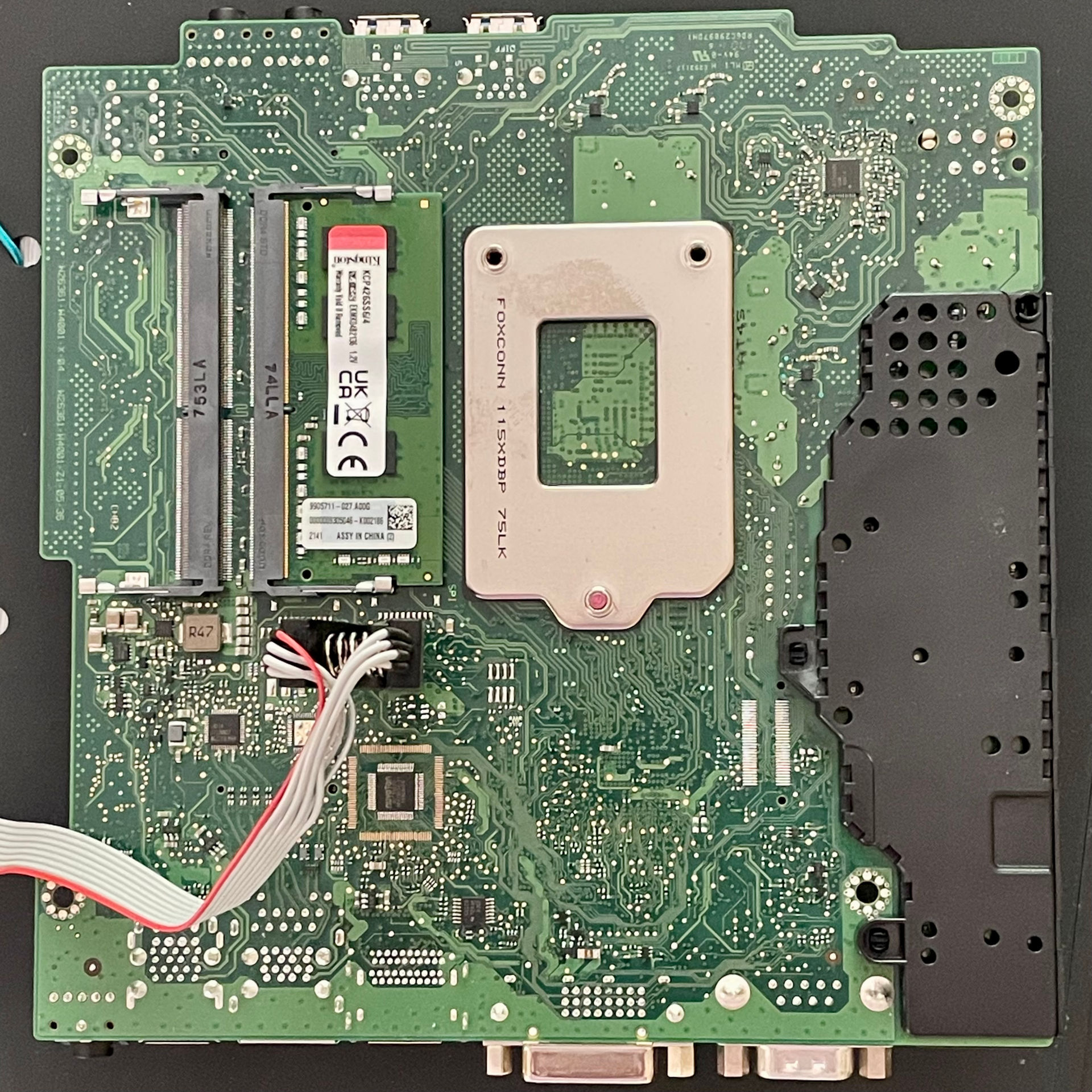

carte mere démontée
Carte mère extraite

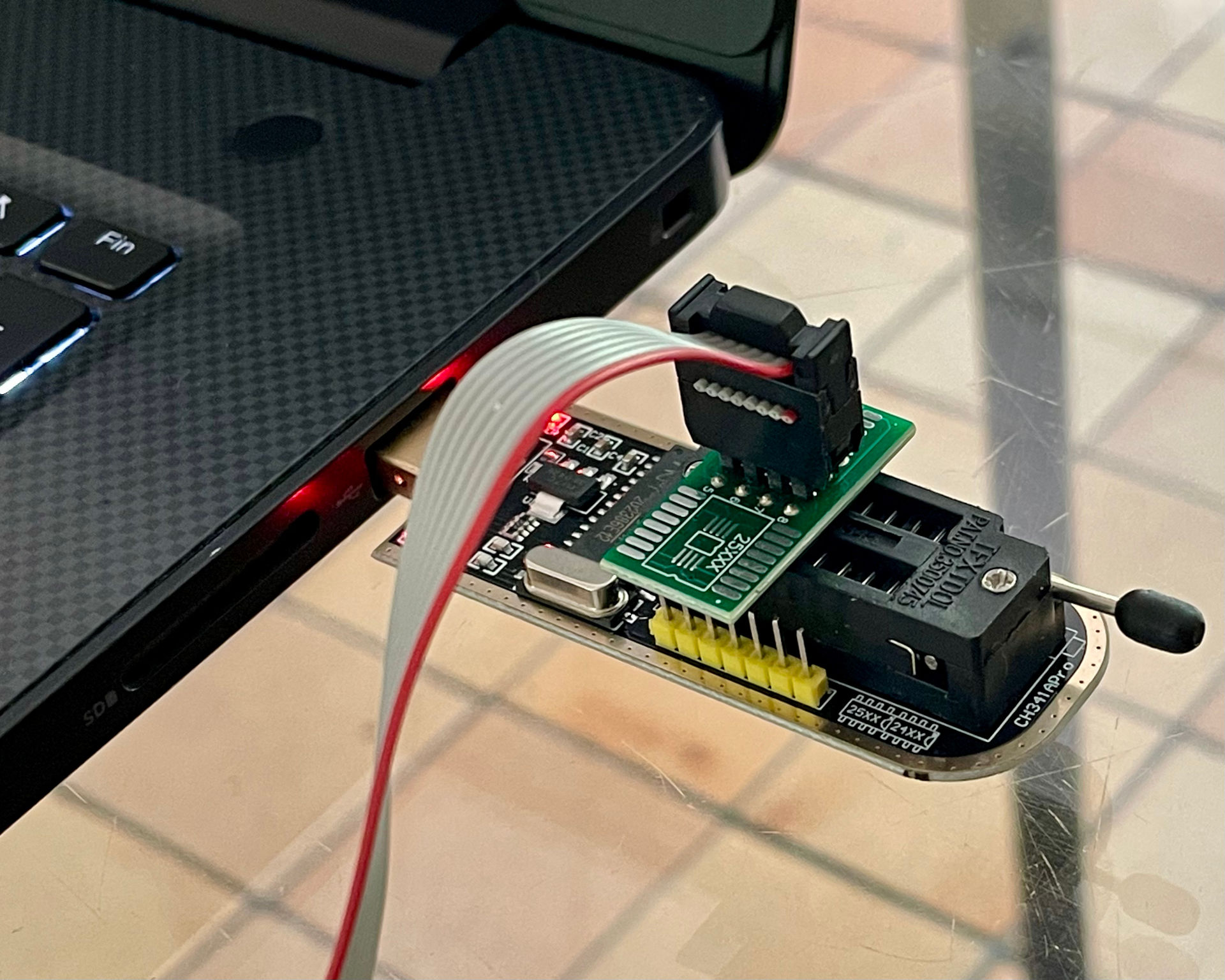

Flash ROM programmer

Si vous possédez un Flash ROM Programmer, celui-ci a surement été livré avec une pince faite pour se mettre sur les SOP-8. Alignez le fil rouge au petit cercle dans le coin du composant.

Ensuite, branchez le sur votre ordinateur comme ci-dessous.

flash rom programmer
Liaison entre la ROM et l'ordinateur

Réparation

L'outil que nous allons utiliser est flashrom. Il est très pratique, on va grâce à lui pouvoir détecter le type de ROM, récupérer la version corrompue, nettoyer la ROM et écrire une version fonctionnelle.

Détection de la ROM

Une fois la pince connectée, vous pouvez lancer la détection de la ROM avec :

flashrom -p ch341a_spi -r rom_corrompue.bin

Cette commande lit le contenu actuel de la puce EEPROM et l'enregistre.

rom_corrompue.bin
flashrom -p ch341a_spi -r rom_corrompue.bin

Analyse avec Binwalk

Avant de flasher le nouveau BIOS, on peut s'intéresser à l'image actuelle. Pour cela, on peut utiliser binwalk :

binwalk rom_corrompue.bin

Grâce à la commande suivante, on va avoir un aperçu de l'entropie du binaire (et donc de la "structure" de la ROM) :

binwalk -E rom_corrompue.bin

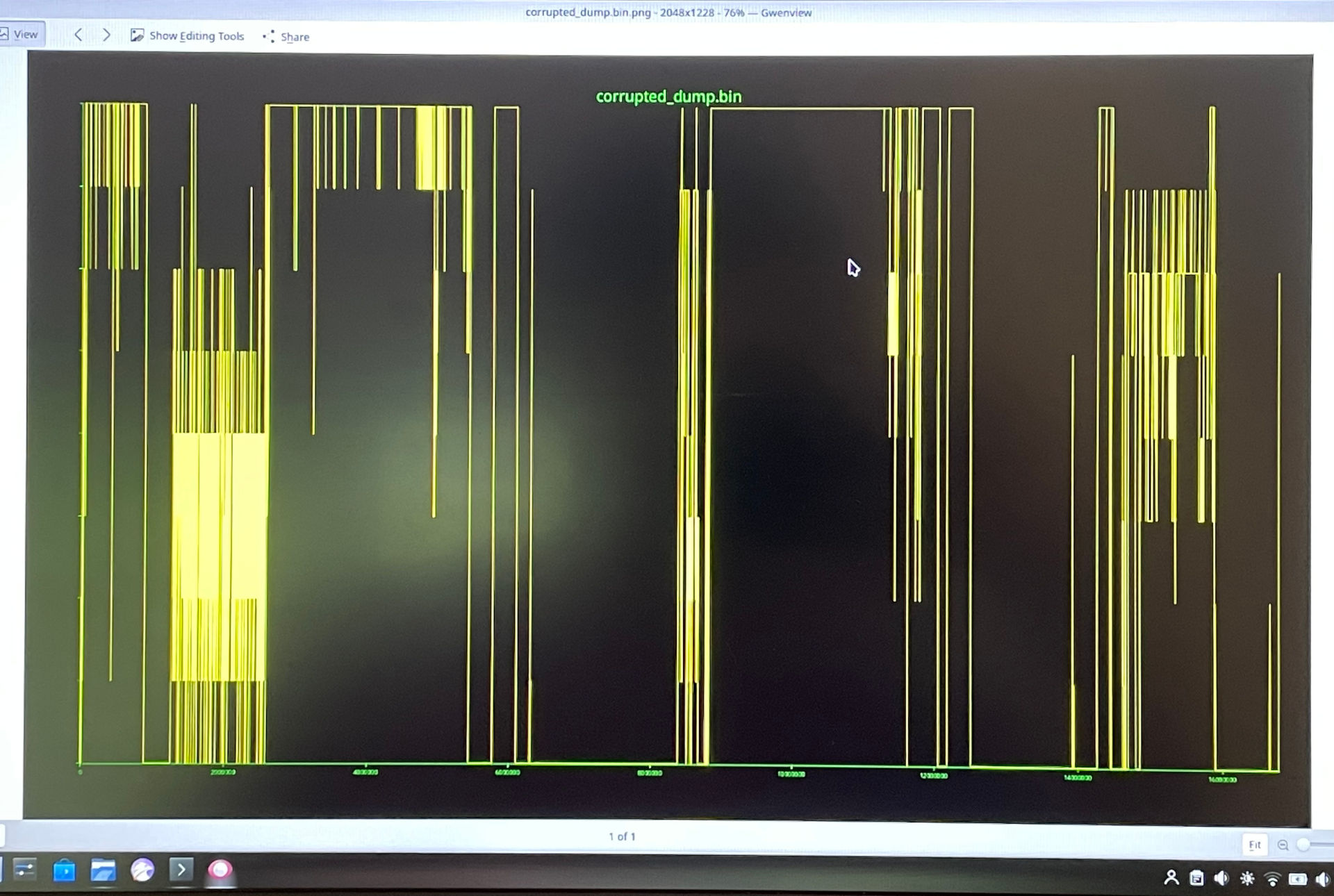

analyse entropie
Analyse d'entropie avec Binwalk

Récupération du bon BIOS

Après quelques recherches, j'ai trouvé une version de la rom que vous pouvez télécharger ici : (attention, je n'ai pas vérifié ce qu'il y a dedans)

Fujitsu Esprimo Q956 BIOS - Badcaps.net

Écriture de la nouvelle ROM

Une fois le fichier .bin téléchargé, flashez-le directement avec :

flashrom -p ch341a_spi -w bios_fonctionnel.bin

Un message de succès vous confirmera que l'écriture a bien été réalisée.

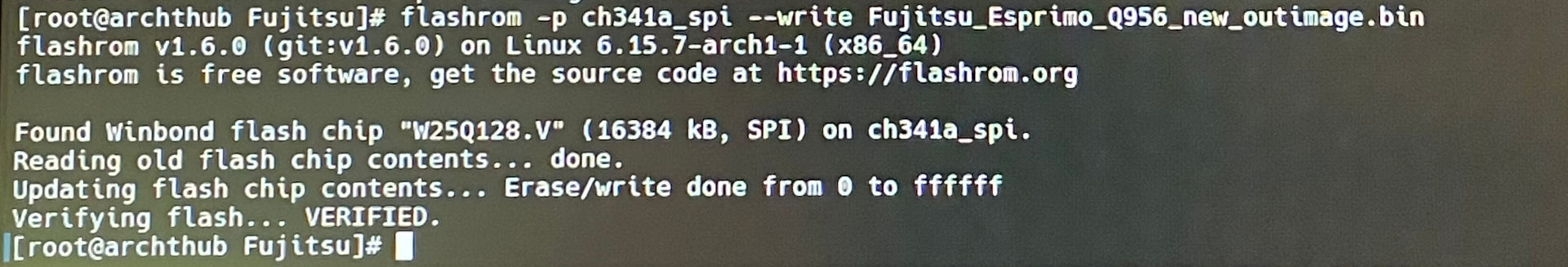

écriture réussie
Message de flash réussi avec Flashrom

Étapes à suivre

  1. Lire le contenu de la ROM actuelle avec flashrom -r
  2. Analyser la ROM avec binwalk -E
  3. Télécharger un BIOS sain depuis le lien fourni
  4. Écrire le nouveau BIOS avec flashrom -w

⚠️ Attention

Évitez d'écrire un BIOS incorrect sur votre puce, assurez-vous que la version téléchargée correspond bien à votre modèle exact de carte mère.

Conclusion

Avec moins de 10€ de matériel, la réparation a finalement été possible.

Cette expérience est aussi une belle opportunité pour comprendre un peu mieux le fonctionnement bas niveau d'un PC.
